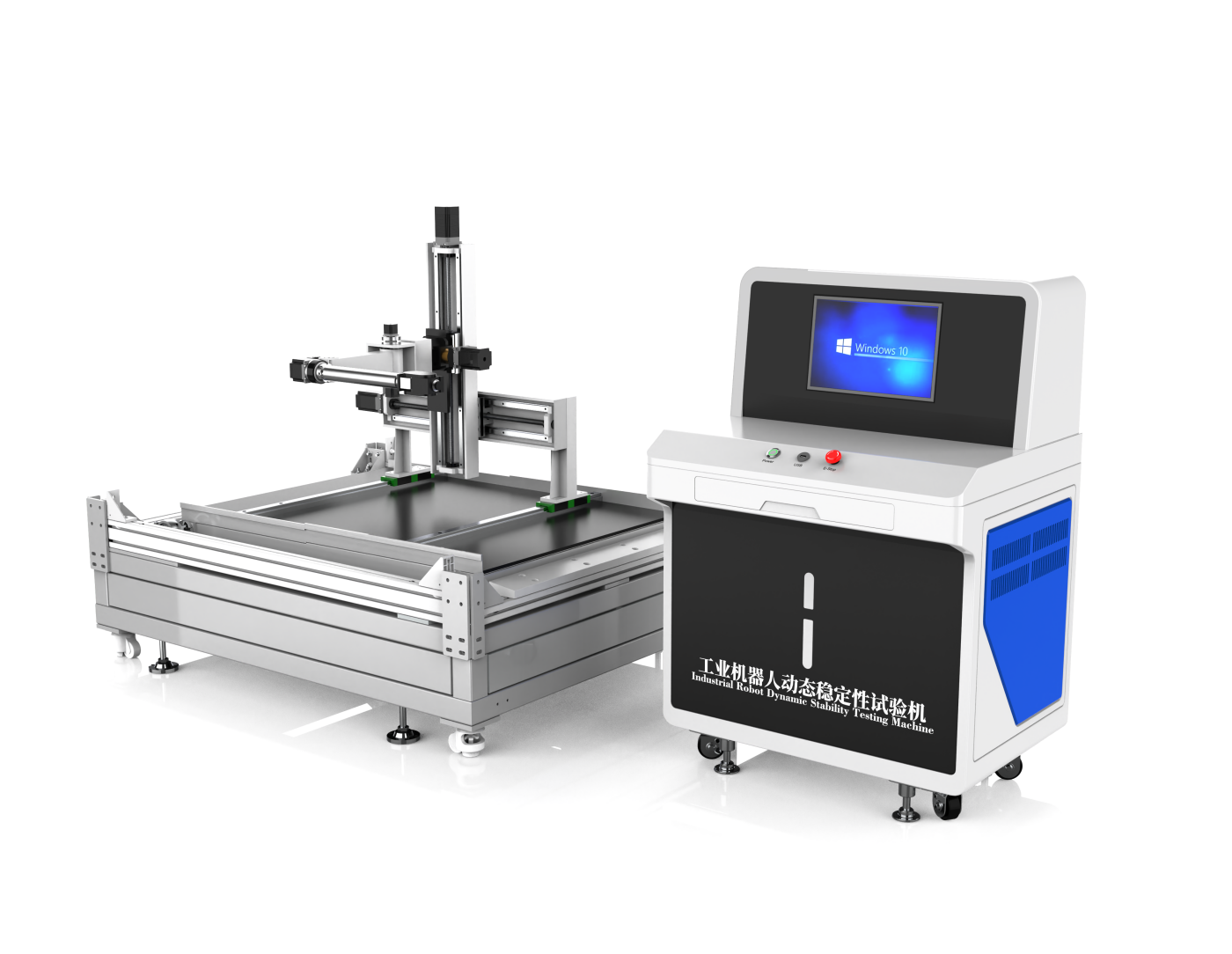

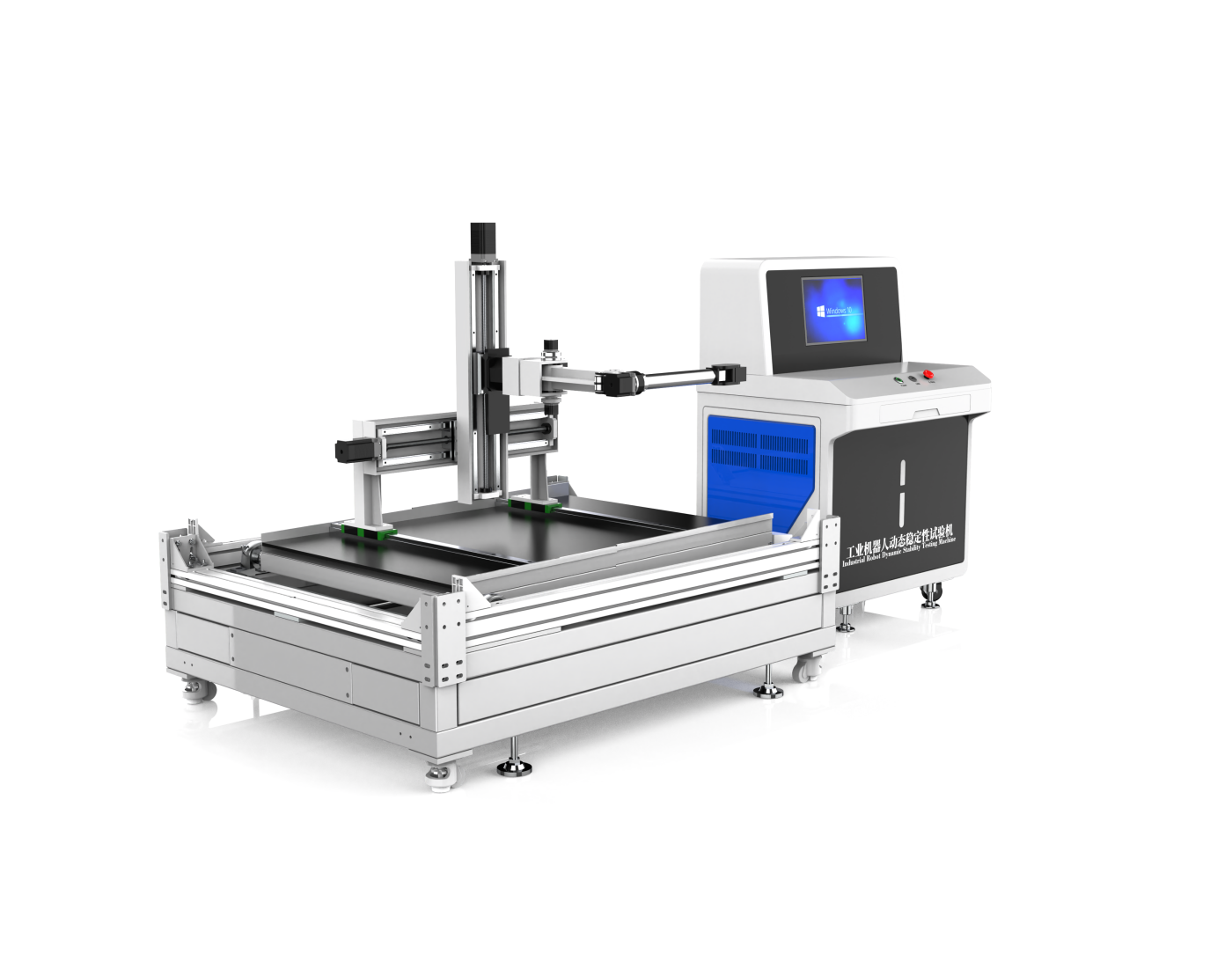

工业机器人动态稳定性试验机是一种专门用于检测工业机器人在运动过程中保持稳定运行能力的专用测试设备。其核心目标是量化评估机器人在不同负载和速度条件下，末端执行器的抖动频率、抖动幅度，以及到达目标位置后的稳定时间和停位点抖动幅度。所谓"动态稳定性"，是指工业机器人在运动过程中受到自身振动和外界扰动影响后，在自动调节和控制装置作用下，保持较长过程稳定运行的能力。

一、原理

1.末端抖动频率与幅度

机器人从静止开始执行全关节参与的运动路径后，末端产生的周期性微小振动。通过加速度计连接动态信号分析仪实时采集数据，经FFT频谱分析提取抖动主频率和最大位移，评估其对连续轨迹作业的影响。

2.停位点稳定性与抖动幅度

机器人从运动状态到达指令位置后，测量其第一次进入门限带到不再超出门限带所经历的时间，以及超出门限带的最大距离。

3.路径抖动与拐角偏差

在直线和圆形轨迹上测试路径直线度、路径圆度、拐角偏差和拐角超调，评估机器人在路径转换和曲线运动中的稳定性。

4.固有频率测试

测量机器人整机系统的前4阶固有频率，用于预判机械结构在特定激励下是否会发生共振。

二、特点

全机型覆盖

适用于串联型工业机器人、通用六轴、码垛机器人、六轴协作机器人、七轴机器人等各类机型。

量化而非主观评价

不再凭肉眼观察"稳不稳"，而是用抖动频率、抖动幅度、稳定时间、超调量等具体数值来定义和分级。

同步采集与高精度

运动特性和抖动特性试验设备通过同步触发器在同一时间窗口下采集，避免时序偏差；激光跟踪仪可捕捉微米级的末端坐标变化。

分体成套一体化设计

测量主机与控制机柜分体配置，便于部署和维护。

三、应用领域

1.汽车制造业

这是工业机器人最大的应用领域，约50%的工业机器人用于汽车制造，其中超过一半为焊接机器人。动态稳定性测试可评估焊接机器人在高速焊接中的末端震颤，直接影响焊缝平整度和车身质量。

2.电子电气行业

广泛用于IC贴片、手机组装、触摸屏检测等场景。动态稳定性决定了高速分拣、贴膜、激光焊接等精密作业的良品率。

3.金属成形与加工

包括数控折弯、冲压、热模锻、焊接等工序，机器人的动态稳定性直接影响加工精度和材料成形质量。

4.高精度涂胶与抛光

如保时捷涂胶、奔驰车身打磨、戴尔服务器激光焊接等工艺，对末端抖动极为敏感，动态稳定性不达标会导致涂胶不均匀、打磨痕迹不一致等质量问题。

5.航空航天

对机器人轨迹精度和运动平稳性要求ji高，动态稳定性测试为gao端制造选用机器人提供量化依据。

6.食品、化工、玻璃等洁净行业

这些行业对环境洁净度和作业稳定性要求严格，机器人动态性能不佳会导致产品污染或合格率下降。

7.物流与仓储

运输AMR、无人叉车等移动机器人在高速运行中的稳定性同样需要评估，以确保产线送料、上下料对接等流程的可靠运行。

8.机器人研发与质量分级

制造商利用该试验机进行出厂检测和产品分级，核心部件厂商（减速器、伺服电机）也借此验证和提升产品的动态响应性能。
